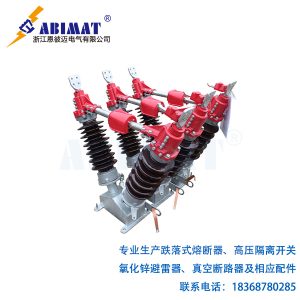

恩彼邁電氣GW5 型高壓隔離開關具有獨特的設計和功能特點。該高壓隔離開關為雙柱水平斷口中間開啟式結構，并且可以在一側或兩側附裝接地開關，極大地增強了其在電力系統中的適用性和安全性。
對于 90° 傳動的隔離開關，采用 CS17 型人力操作機構進行三聯動操作，操作便捷高效。而 180° 傳動的隔離開關則可選用 CJ6 型電動機操動機構或 CS17G 型人力操作機構進行三聯動操作，為用戶提供了多種操作選擇。接地開關采用 CS17G 型人力操動機構進行三聯動操作，確保接地操作的可靠進行。
該隔離開關屬于雙柱 V 形水平開啟式，每個單極由基座、支柱絕緣子、出線座及觸頭等部分組成。兩個支座成 50° 夾角，兩支柱絕緣子也相互呈一定夾角地安裝在基座兩端的軸承上，且與基座垂直，這種獨特的安裝方式保證了結構的穩定性和可靠性。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，能夠隨支柱絕緣瓷瓶作約 90° 轉動，實現電路的接通和斷開。
開關出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板可供用戶連接線路之用。中間觸頭部分的觸指成對裝配，采用自力型觸指，形式為轉入式，這種設計能夠減少分、合閘時觸頭與觸指間的磨損，從而提高使用壽命。
?
當隔離開關附有接地開關時，主導電回路與接地開關的連鎖通過基座上的扇形板與弧形板來保證。在主導電回路合閘時，接地開關不可合閘；接地開關合閘時，主導電回路也不可合閘，這樣有效地防止了誤操作，確保了電力系統的安全運行。
GW5型戶外高壓隔離開關技術參數：
| 項目 | 單位 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | |||||||||||||
| 額定電壓 | kV | ||||||||||||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）對地 | kV | ||||||||||||
| 額定絕緣水平 1分鐘工頻耐受電壓（有效值）斷口 | kV | ||||||||||||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）對地 | kV | ||||||||||||
| 額定絕緣水平 雷電沖擊耐受電壓（峰值）斷口 | kV | ||||||||||||
| 額定頻率 | Hz | ||||||||||||
| 額定電流 | A | ||||||||||||
| 額定短時耐受電流 | kA | ||||||||||||
| 額定峰值耐受電流 | kA | ||||||||||||
| 額定短路持續時間 主刀/地刀 | S | ||||||||||||
| 額定端子機械負荷 水平縱向負荷 | N | ||||||||||||
| 額定端子機械負荷 水平橫向負荷 | N | ||||||||||||
| 額定端子機械負荷 垂直力 | N | ||||||||||||
| 爬電距離 | mm | 1256mm | 2248mm | 3906mm | |||||||||
